滚珠丝杆模组内部结构组成解析

文章出处:未知 人气:发表时间:2021-03-20
大家在面对丝杆模组的时候会有很多问题,选多大的丝杆,多宽的基座,如何匹配电机等等。
要明了这些事情,需要先明白丝杆模组的构造特征:

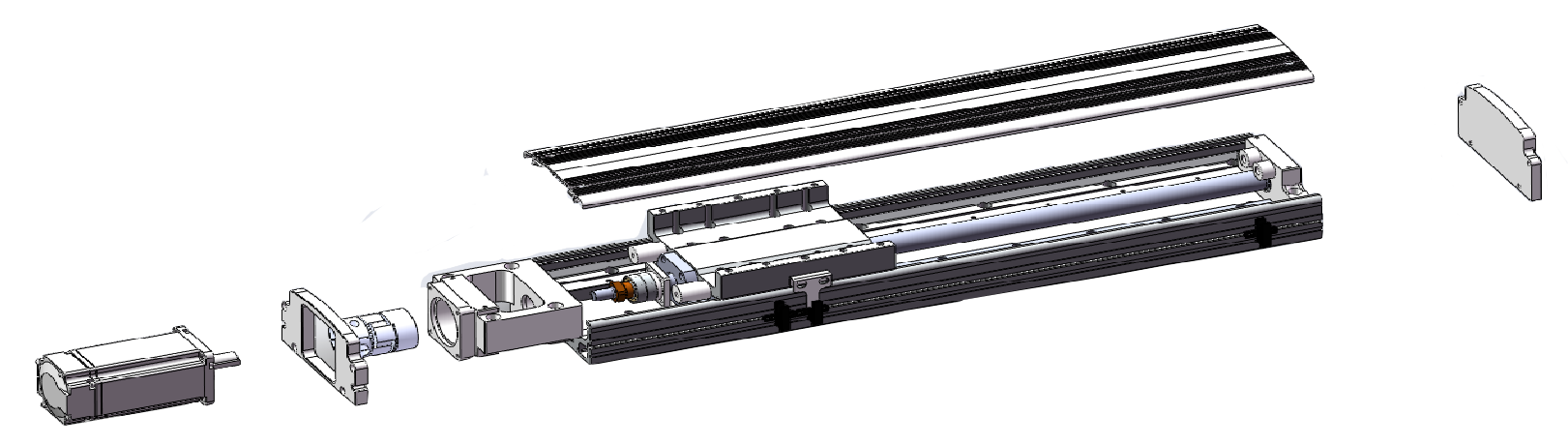

丝杆直线模组主要组成部分有:滚珠丝杆、直线导轨、铝合金型材、丝杆支撑座、联轴器、马达、电磁开关等:
丝杆模组
1.滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。
2.直线导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载,同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。
3.铝合金型材外形美观、设计合理、刚性好、性能可靠,是组合机床和自动线较理想的基础动力部件动态性能好.滑台刚度高,热变形小,进给稳定性高,从而保证了加工状态下(负荷下)的实际精度。
4.丝杆支撑座选用支撑座具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。使用深沟球轴承的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。
5.伺服电机使滑台可以快速进退。利用滚珠丝杠和线轨获得较高的精度,直线滑台可以用PLC控制,也可以直接利用机械手控制系统进行控制。直线滑台的运动速度、运动轨迹可以编程设置,实现各种运用需求。
