同步带模组电机座安装事项

文章出处:RYK同步带模组 人气:发表时间:2021-04-09
欧规皮带模组和同步带直线模组电机座安装注意事项:
 电机座与同步带模组出轴出厂前已完成同心度调整,客户若取下电机座,必须调整好同心度才可使用否则会 造成联轴器过早损坏!




锁紧螺丝无调心功能,仅依靠锁紧螺丝定位 同心度误差可达0.6mm(单膜片式联轴器同心 度误差需小于0.1mm)

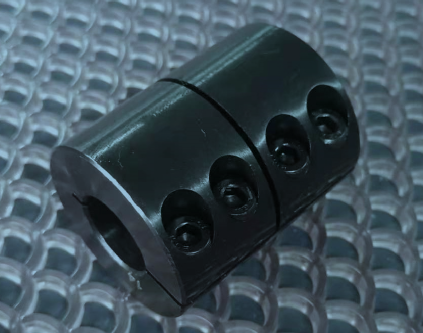

45#刚性联轴器(同轴度调整辅助工具,调 整完需更换回膜片式联轴器)

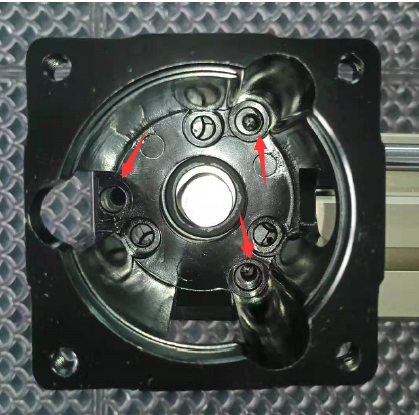

电机座锁紧螺丝带入(不锁紧),放入45# 刚性联轴器

同步带直线模组电机座安装正确步骤:

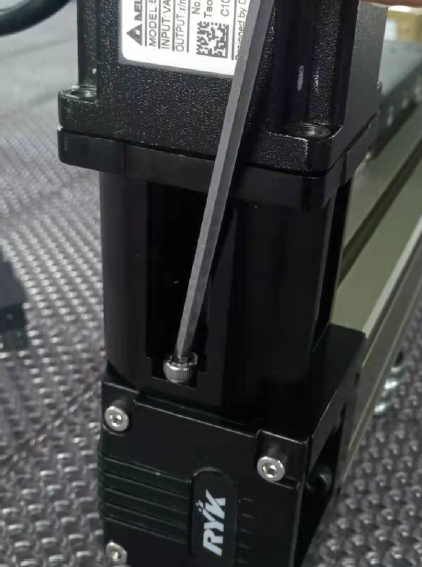

1. 装入伺服电机后预锁紧一颗电机座固定 螺丝。
2. 取下伺服电机和45#刚性联轴器后锁紧 三颗电机座固定螺丝。

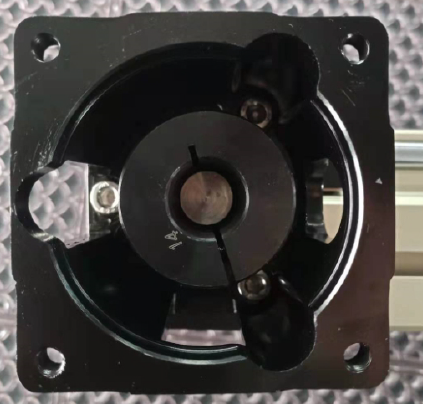

3. 装入膜片式联轴器。
4. 装入伺服电机完成。
