直线电机原理及分类应用?
文章出处:RYK直线电机 人气:发表时间:2021-03-20
直线电机的结构主要包括定子、动子和直线运动的支撑轮三部分。为了保证在行程范围内定子和动子之间具有良好的电磁场耦合,定子和动子的铁心长度不等。定子可制成短定子和长定子两种形式。由于长定子结构成本高、运行费用高,所以很少采用。直线电动机与旋转磁场一样,定子铁心也是由硅钢片叠成,表面开有齿槽;槽中嵌有三相、两相或单相绕组;单相直线异步电动机可制成罩极式,也可通过电容移相。
直线电机是将传统圆筒型电机的初级展开拉直,变初级的封闭磁场为开放磁场,而旋转电机的定子部分变为直线电机的初级,旋转电机的转子部分变为直线电机的次级。如果初级是固定不动的,次级就能沿着行波磁场运动的方向做直线运动。即可实现高速机床的直线电机直接驱动的进给方式,把直线电机的初级和次级分别直接安装在高速机床的工作台与床身上。由于这种进给传动方式的传动链缩短为0,被称为机床进给系统的“零传动”。
直线电机按原理可分为直线直流电机、直线沟通电机、直线步进电机、混合式直线电机和微特直线电机等。在励磁方式上,直线沟通电机可以分为永磁式(同步)和感应式(异步)两种。

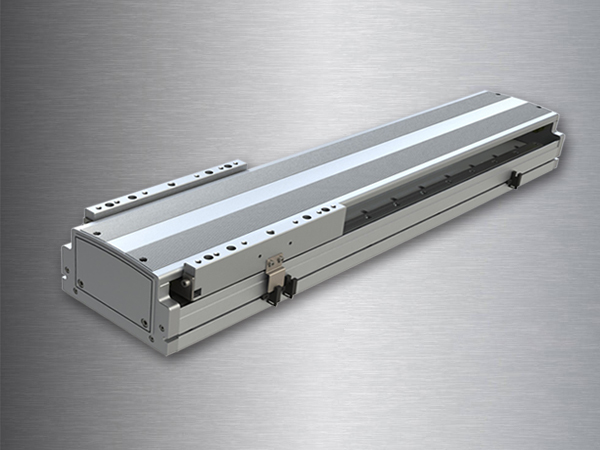

直线电机模组应用:
1、激光行业切割、焊接;
2、3C电子行业
3、半导体行业
4、锂电行业
5、新能源行业
6、智能制造
7、其他行业
